Fig. 101


Catalogue  →  pipe clamps  →  101

English comment

Universal standard saddle. Deliverable from stock in various types and materials.


13CrMo45 Aluminium Electrolytic zinc plated Red lead SS 304 SS 316 S235 carbon steel Hot dip galvanized

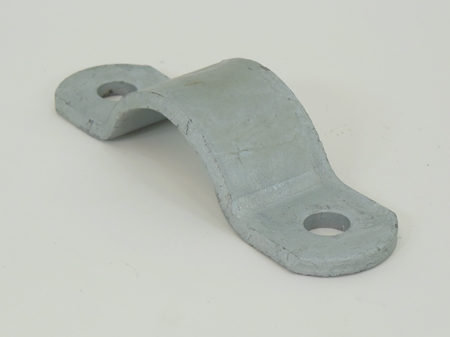

Fig. 101 Half pipe clamp, Hot dip galvanized









11



0
 10 - 48  54 - 120  127 - 216  219 - 420  457 - 1016

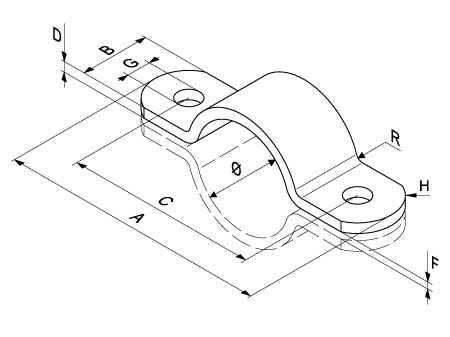

InchDNAB x DCFGHR
10   61 25 x 3 36 3 9 18 4 0 M8x25
12   63 25 x 3 38 3 9 18 4 0.03 M8x25
16   68 25 x 3 43 3 9 18 4 0.04 M8x25
18 3/8" 10 72 25 x 3 47 3 9 18 4 0.04 M8x25
20   75 25 x 3 50 3 9 18 4 0.04 M8x25
22 1/2" 15 80 25 x 3 55 3 9 18 4 0.04 M8x25
25   88 30 x 4 58 4 11 18 5 0.08 M10x30
27 3/4" 20 92 30 x 4 62 4 11 18 5 0.08 M10x30
30   93 30 x 4 63 4 11 18 5 0.08 M10x30
32   95 30 x 4 65 4 11 18 5 0.09 M10x30
34 1" 25 98 30 x 4 68 4 11 18 5 0.09 M10x30
38   104 30 x 4 74 4 11 18 5 0.09 M10x30
42 1 1/4" 32 126 40 x 6 86 5 14 22 6 0.23 M12x40
45   132 40 x 6 92 5 14 22 6 0.24 M12x40
48 1 1/2" 40 135 40 x 6 95 5 14 22 6 0.25 M12x40
 10 - 48  54 - 120  127 - 216  219 - 420  457 - 1016
