Fig. 109


Catalogue  →  pipe clamps  →  109

Mostly used in combination with half clamp, fig.101. Please order separately.


SS 304 SS 316 S235 carbon steel Hot dip galvanized

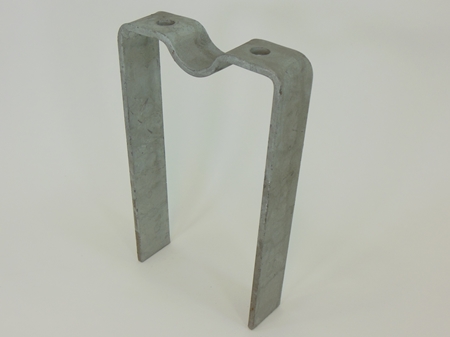

Fig. 109 Supportclamp, Hot dip galvanized









17



2
 12 - 54  57 - 127  133 - 219  226 - 457  508 - 1016

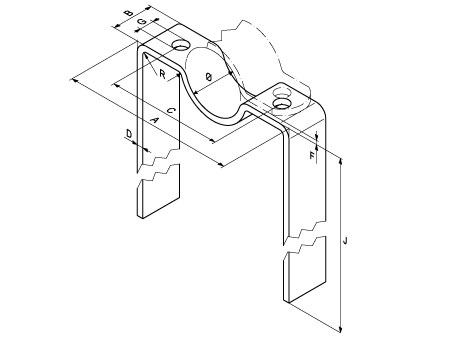

InchDNAB x DCFGRJ
508 20 500 688 75 x 12 613 12 22 22 450 14.04 M20x60
520   700 75 x 12 625 12 22 22 450 14.4 M20x60
559 22 550 737 75 x 12 662 12 22 22 450 14.9 M20x60
610 24 600 795 75 x 12 720 12 22 22 450 15.12 M20x60
660 26 650 845 75 x 12 770 12 22 22 450 15.5 M20x60
710 28 700 895 75 x 12 820 12 22 22 500 16 M20x60
762 30 750 947 75 x 12 872 12 22 22 500 16.5 M20x60
813 32 800 998 75 x 12 923 12 22 22 500 17 M20x60
914 36 900 1130 75 x 12 1024 15 27 22 600 30 M24x70
1016 40 1000 1235 75 x 12 1126 15 27 22 600 31.5 M24x70
 12 - 54  57 - 127  133 - 219  226 - 457  508 - 1016
