Fig. 134


Catalogue  →  pipe clamps  →  134

Heaviest version 3-bolt pipe clamp steel. Alternative to fig.145b and 132.


S235 carbon steel Hot dip galvanized

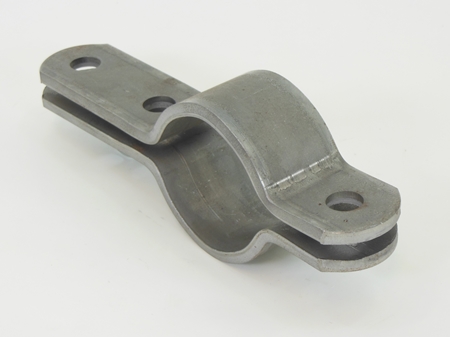

Fig. 134 3-bolt Pipe clamp heavy, S235 carbon steel









8



0
 168 - 914  1016 -

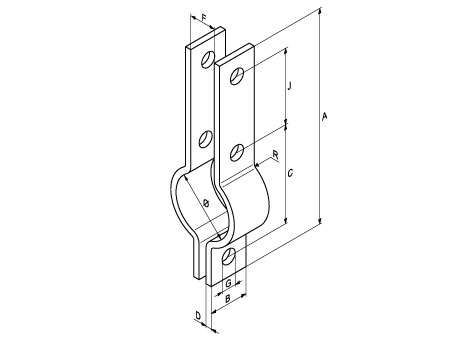

InchDNAB x DCFGJR
168 6 150 427 70 x 10 240 40 27 100 12 0 M24x120
219 8 200 514 75 x 12 304 50 33 100 12 0 M30x150
273 10 250 588 90 x 12 368 60 36 100 12 0 M33x160
324 12 300 658 90 x 15 438 60 40 100 15 0 M36x140
356 14 350 713 100 x 20 488 60 42 100 20 28.4 M39x150
406 16 400 787 120 x 20 552 70 45 100 20 0 M42x160
457 18 450 886 100 x 25 636 90 52 100 25 0 M48x200
508 20 500 936 130 x 25 686 90 52 100 25 0 M48x200
559 22 550 988 130 x 25 738 90 52 100 25 0 M48x200
610 24 600 1038 150 x 25 788 90 52 100 25 86.3 M48x200
660 26 650 1088 150 x 25 838 90 52 100 25 0 M48x200
710 28 700 1138 150 x 25 888 90 52 100 25 0 M48x200
762 30 750 1312 200 x 30 962 90 52 150 30 0 M48x220
813 32 800 1362 200 x 30 1012 90 52 150 30 0 M48x220
914 36 900 1464 200 x 30 1114 90 52 150 30 0 M48x220
 168 - 914  1016 -
